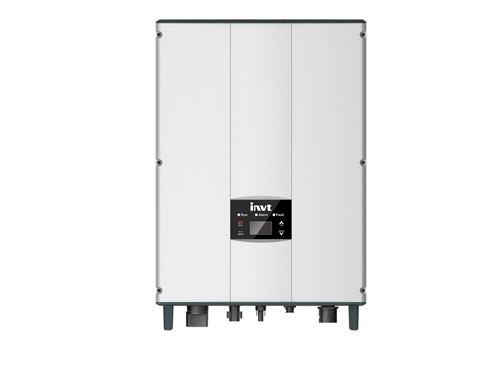

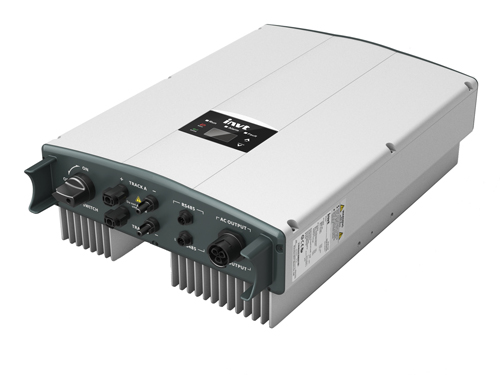

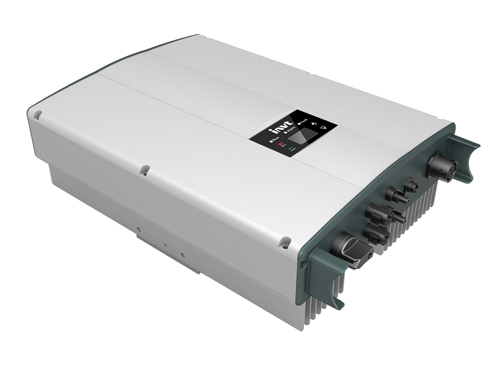

iMars BG4-10KW（小三相）：BG系列小三相光伏并網逆變器是INVT專為別墅和小型商業用戶開發的新一代光伏組串式逆變器，采用先進的T型三電平拓?fù)渑cSVPWM（空間矢量脈寬調制）相結合的技術，體積小，重量輕，安裝維護簡易，性價比極高；為家庭和商用分布式光伏發電系統提供更多靈活的系統解決方案。
* 核心技術源自德國。
* 針對電網實際運行特性，深入進行軟件優化，電網適應性更強。
* 全球一體化監控管理；支持各類便攜式移動設備；HMI可選。
* 超寬電壓范圍，極低的啟動電壓和更高的轉化效率。
* 更合理的散熱設計和元器件選擇，更長的使用壽命。
|
|
BG4KTR |
BG5KTR |
BG6KTR |
BG8KTR |
BG10KTR |
|
輸入側 (DC) |
|||||
|
最大直流電壓 (V) |
900 |
1000 |
|||
|
啟動電壓 (V) |
220 |
200 |
|||
|
最小工作電壓 (V) |
180 |
||||
|
MPPT 工作電壓范圍（V）/額定電壓 (V) |
200-800/580 |
180- 800/610V |
|||
|
滿載功率電壓范圍 (V) |
210-800 |
260-800 |
300-800 |
320 - 800 |
|
|
MPPT數 / 每組 MPPT可接入組串?dāng)?shù) |
2/2 |
2/3 or 2/2 (集成匯流箱) |
|||
|
最大直流輸入功率 (W) |
4200 |
5200 |
6200 |
8400 |
10400 |
|
每組MPPT最大輸入電流(A) MPPT數 |
10x2 |
10x2 |
10x2 |
14x2 |
19x2 |
|
直流開關 |
集成 |
||||
|
輸入側 (AC) |
|||||
|
額定功率 (W) |
4000 |
5000 |
6000 |
8000 |
10000 |
|
最大交流輸出電流 (A) |
7 |
8.5 |
10 |
13 |
16 |
|
額定輸出電壓（電網電壓范圍） |
3/PE, 230/400V, (320~460V);3/PE,220/380V,(320~460V) |
||||
|
額定輸出頻率（電網頻率范圍） |
50Hz(47~51.5Hz) / 60Hz(57~61.5Hz) |
||||
|
功率因數 |
-0.8~+0.8 (可調節) |
||||
|
諧波失真 |
< 3% (額定功率) |
||||
|
交流輸出 |
三相 (L1、L2、L3、PE) |
||||
|
系統 |
|||||
|
冷卻方式 |
自然散熱 |
智能風冷 |
|||
|
最高效率 |
98.10% |
98.10% |
98.20% |
98.30% |
98.30% |
|
歐洲效率 |
97.50% |
97.60% |
97.70% |
97.80% |
97.80% |
|
MPPT 效率 |
99.9% |
||||
|
防護等級 |
IP65 |
||||
|
夜間損耗 |
<0.5W |
||||
|
隔離方式 |
無變壓器隔離 |
||||
|
運行環境溫度 |
-25℃~+60℃（超出45℃自動降額） |
||||
|
相對濕度 |
0~95%，無冷凝 |
||||
|
保護功能 |
輸入過壓保護，直流絕緣監控，直流監控，接地故障監控，電網監控，孤島保護，過壓保護和短路保護等 |
||||
|
噪音 |
< 30dB |
< 50dB |
|||
|
顯示與通信 |
|||||
|
顯示 |
2.0 寸 LCD 顯示, 支持背光顯示 |
||||
|
系統語言 |
中文, 英語, 德語,荷蘭語 |
||||
|
操作方式 |
集成 |
||||
|
通信方式 |
RS485 (標配); WiFi, 以太網 (選配) |
||||
|
機械參數 |
|||||
|
體積 (H x W x D mm) |
530x360x150 |
575x360x150 |
|||
|
重量 |
22 |
30 |
38 |
||
|
安裝方式 |
壁掛式安裝 |
||||
|
其它 |
|||||
|
直流輸入端子 |
MC4防水端子 |
||||
|
認證標準 |
VDE0126-1-1, VDE-AR-N4105, G59/3, C10/11, AS4777/3100, CQC |
||||
|
質保(年） |
5 |
||||
